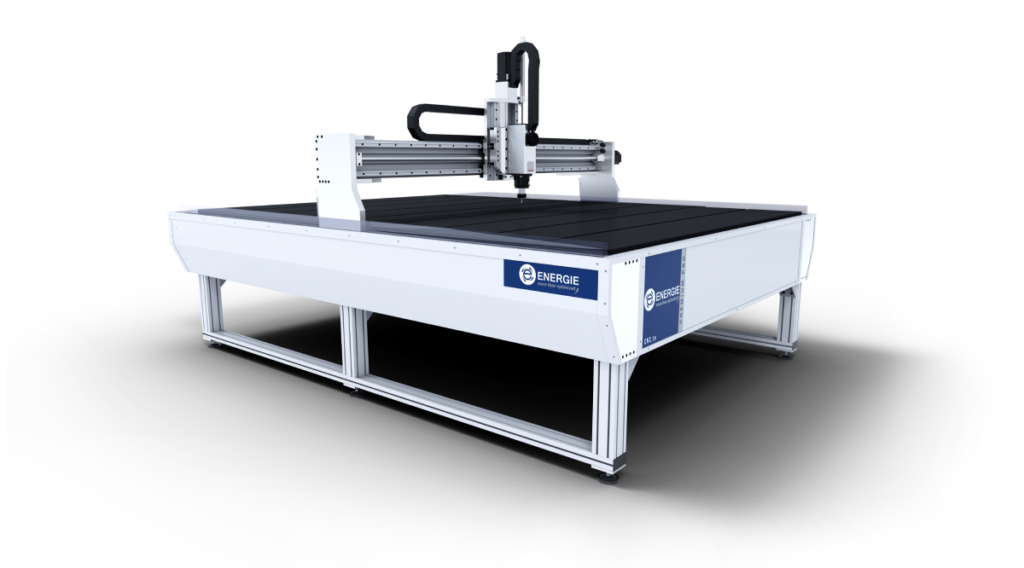

CNC PREMIUM ST

EXTENSIBLE ET POLYVALENTE

Cette CNC ROUTER  est dédiée aux professionnels voulant associer la polyvalence à la robustesse avec possibilité d’options personnalisées

CNC PREMIUM ST Version 2016
Télécharger la brochure

CARACTERISTIQUES TECHNIQUES

Afin d’augmenter la qualité de nos produits, la société ENERGIE intègre dans ses concepts des pièces de renommée Internationale comme les pièces de guidage Allemandes et les broches Européennes.

Le choix des performances de la machine s’oriente vers une polyvalence maximale :

– Assurer la découpe de bout en bout d’un panneau en MDF (dimensions 2500 mm X 1850 mm),

– Assurer la précision et la robustesse lors du travail sur les matériaux les plus durs (marbre, aluminium plein, granite…) grâce à l’ajout d’une deuxième vis à bille sur l’axe X.

  • Transmission par vis à billes

    Quatre vis à billes d’origine Allemandes assurent un déplacement précis et sans aucune vibration de la machine même dans les conditions de coupe les plus difficiles.

    L’axe X est doté de 2 vis à billes de diamètre 25 mm synchronisées  par des courroie HTD et une motorisation centrale puissante.

    L’axe Y est doté d’une vis à billes de diamètre 25 mm pour des vitesses de déplacements et accélération maximale et des efforts de coupe plus grand,

    L’axe Z et dote d’une vis à billes de diamètre 16




  • Table de travail/coupe

    Dimensions de table (standard) : 3000 X 2200 mm

    Dimensions de coupe (standard) : 2500 X 1850 X 150 mm

    Des dimensions personnalisées sont possibles.






  • Armoire

    Alimentation industrielle robuste 76VDC-1000W.

    Armoire Vitrée IP55 avec ventilation forcée,

    Directeur d’axes Allemand supportant 4 axes (standard) avec commande de vitesse de la broche ,commande aspirateur et un watch dog pour la sécurité.

    Protection maximale par des fusible à l’entre et à la sortie de tous les composants électriques.






  • Électrobroches

    • Broche synchrone  Allemande (1.8 kw ,23 500 tr/min) avec l’option d’ajout d’un changeur d’outils pneumatique en kit (pince ER11) qui se monte directement sur la broche pour cadence de travail modérée.
    • Broche asynchrone Italienne à haute fréquence jusqu’à’ la puissance de 9kw (24 000 rpm) avec l’option de roulements en céramiques pour une forte cadence de travail.
    • Broche asynchrone Italienne à haute fréquence avec changeur d’outils : conseillée pour une cadence de travail industriel en série.
  • Fixation sur table

    T-slot (standard)

    Table aspirante.

    Vaccum pads.









  • Logiciel

    Mach3 version française (sans licence*) www.mach3fr.com








Matériaux supportés

Voir liste complète des matériaux supportés.

Tableau des caractéristiques CNC PREMIUM ST


Table de coupe
Dimension de table 3000X2100mm
Dimension de coupe 2500X1850X150mm
Broche d’origine Italienne
Vitesse de rotation 24000 tr/min
Variateur de vitesse électronique commandé par logiciel
Puissance 3.3 KW / 4.4 HP
Système de refroidissement Air
Guidage et transmission
Transmission

2 Vis à bille ∅25mm sur l'axe X
1 Vis à bille ∅25mm sur l'axe Y
1 Vis à bille ∅16mm sur l'axe z
GuidageChariot à deux rangées de bille.
Commande et drive
Directeur d’axesAllemand supportant 4 axes ,commandant la vitesse de la broche, l'aspirateur et le watch dog (pour la sécurité).
Drive 3 drives de grande puissance (80VDC-8A) avec système de sécurité intégré (sur et sous-tension, sur-intensité)
Système de bridge
TypeT-slot
Alimentation secteur
Voltage 380V triphasé ou 220V monophasé
Amperagemax 16A-380V/ 25A-220V
fréquence50-60Hz
Données générales
Châssis de la machine Aluminium traité et anodisé.
Poids Environ 500Kg
Dimensions generales3200x2450x1000mm
Garantie 1 an (cf. conditions pour chaque modèle)
Extensions
Quatrième axe
Changeur d'outils
Table a vide
